一、系统概述

变电站是电网中的枢纽，也是当前电网现代化改造的核心。随着调度综合自动化改造的实现，许多变电站已成为无人值守站或仅有一名守门人员，变电站配变得设备的调度管理全部集中到调度中心。因此，变电站的配套设备及周围环境监控成为目前无人值守变电站急于解决的问题，针对这一问题，利用现代最新的计算机技术、网络技术、图像技术、安防监控和防盗报警技术，推出无人值守变电站附属设备及安全环境集中监控管理系统解决方案，对无人值守的变电站实施全面的集中监控管理。该系统将变电站、动力机房等的各被监视点的现场实际状态通过远程图像监控系统传输到监控调度中心，局领导及调度人员可通过图像监控系统对变电站、动力机房等的环境进行监视，减少巡检人员强度，加强对变电站、动力机房等的安全、保卫、火警监视，同时提高变电站、动力机房等安全运行。

二、设计思想

最根本前提是用户的需求，而先进、成熟的技术，可靠、灵活的应用，技术发展的趋势和良好的性能/价格比是设计方案的最基本依据。应该在不失先进性、成熟性、可靠性、可扩展性的基础上，充分考虑用户的需求，照顾长远利益，最大限度地保护用户投资。

三、系统设计和设备选型

（一）变电站设备部分

1、监控

建议前端采用性能较高的摄像机，选应配置为低照度彩色转黑白一体摄像机，480线、自动聚焦、128倍以上变倍；球形云台护罩可水平355度、上下90度旋转；配置Kerasiton视频服务器实现音、视频及控制信号的编码和传送。视频服务器所具备的双向语音功能，前端可接拾音器、扬声器；泛光灯开和关通过继电器控制、继电器的吸合通过视频服务器，监控人员可在电业局控制变电站的开/关灯。

2、防盗报警

变电站室内、外安装拾音器，捕捉现场声音；室外安装扬声器。

变电站周边安装红外对射，非法人员一旦进入现场警号就会打开，现场的扬声器就会传来中控室值班人员阻退非法进入人员的话语。

室内安装烟感探测器、温湿度探测器、声光一体警号。

报警主机、以及报警主机网卡模块。本地把报警主机网卡模块接入交换机后在分一个IP地址，就可在监控中心控制报警主机的布、撤防。

（二）传输部分： 通过电力专网、ADSL、卫星等专用通道传输。

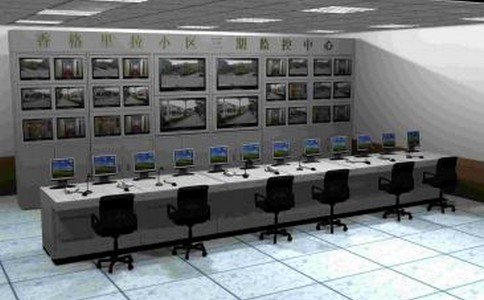

（三）监控调度中心任务

负责对分布在各处变电站的监控源进行有效管理，具体完成和实现如下功能：

1、接收各监控点联网终端通过网络传输过来的音频、视频和报警信息。报警时自动弹出预先设置好的电子地图，远程撤布防；广播级双向语音，领导与员工间对话。

2、数码录像

录像时间周期可根据需求而定。录像资料自动管理，无需人工干预。硬盘录满后，自动删除最旧的录像资料，重复循环使用硬盘空间。

录像方式有以下几种：

a)手动控制：人工操作录像；

b)自动编程：按事先安排好的时间表自动录像；

c)移动侦测：当有移动物体时开始录像，移动物体离开时停止录像；

d)报警联动：当有传感报警时开始录像。

3、录像资料查询回放

按相应的时间、地点、镜头号即可检索出每一幅图像花面，可多方位录像资料查询：

a) 在监控现场的计算机上查询回放；

b) 在控制中心通过远程网查询回放；

4、报警处理

a)报警信号

接入视频服务器的传感器报警信号；

图像动态侦测报警信号；

视频丢失信号；

b)自动处理

报警信号上传分行；

报警信号自动记录；

联动相应的摄像图像录像；

联动相应控制设备。

5、云台镜头控制

在监控点现场可对云台和镜头进行控制；

监控中心通过局域网远程控制下属各监控点的云台和镜头；
