安防监控系统应该要考虑如何组网和配套设备

发布：admin 时间：2019-01-02

安防监控系统应该要考虑如何组网和配套设备

监控安防安装与组网方式

需要设备:

网络摄像机、硬盘录像机NVR(或者普通pc机加客户端，适合家有台式电脑的普通用户少量安装)、交换机、硬盘、显示器、网线、电源护套线、电源适配器(或12V直流开关电源)、摄像机支架、网线水晶头等。

监控系统安装原理:

前端摄像机在供电正常运行的状态下，通过网线和交换机将捕捉到的视频信号传到后台的硬盘录像机就行预览和存储。针对监控系统点数的不同具体的连接方式有差异，具体连接图可看下面第三步。

安装步骤:

第一步，先熟悉下监控套装下各产品，确定摄像机的安装位置和监控区域，将摄像机通过摄像机支架固定到建筑物或杆架上。

第二步，确定后台设备(硬盘录像机和显示器)的摆放位置，硬盘录像机安装好硬盘并摆放好，并为后台设备准备好电源插排。

第三步，前后端都完成好后，就需要布线，线路分两部分:

首先，确认好交换机的位置，需通过网线将每个摄像机连接到交换机，还需要将网络硬盘录像机(NVR)跟交换机接通，本着方便走线和美观、安全的原则走线，并在每根网线两头做好水晶头;

其次，摄像机电源供电线布线，每个摄像机都需要一个12V/1A或2A的电源适配器，看施工环境或成本要求，可以用开关电源代替(建议一个12V/10A的开关电源不要带超过10个摄像头，以此类推)，需另配电源插头。另外，根据监控系统的点数不同，所采用的连接方式也不同。

架构一、1-8个点的小型工程

针对于1-8个点的小型工程，可以直接采用普通百兆交换机实现网络环境搭建。假如采用200万像素IPC，码流以4Mbps计算，8台摄像机占用带宽为8*4=32M，而百兆交换机实际使用率为50%-70%，即50-70M，完全可以满足8台IPC的传输要求。

我们可以看到，小型网络的组网拓扑图没有用到核心交换机。

架构二、9-50个点的中小型工程
针对于 9-50个点的中小型工程，仅仅采用百兆交换机是远远不够的，需要更高性能的二层全千兆交换机作为汇聚，才能保证视频信息的流畅传输。

如采用200万像素IPC，码流以4Mbps计算，20台摄像机占用带宽为4M*20=80M，如果是按照10台摄像机接入百兆交换机的话，那么我们需要2台接入层交换机，那么汇聚层交换机需要二层千兆交换机。

架构一、50个点以上的中大型工程

针对于50个点以上的中大型工程，需要采用三层网络架构:接入层、汇聚层、核心层。同时由于点位较多，对核心层交换机的性能要求较高，一般这种情况下需选择华为或华三等知名厂家的三层全千兆核心交换机。

第四步，调试摄像机，在安装完成，并接通所有线路之后，为摄像机送上电源，需在网络硬盘录像机(NVR)上进行相关网络设置，添加分配网络摄像机(不同厂家的配置方法有差异)，这样添加完所有摄像机后，就会看到图像，可以对摄像机的角度、可调焦镜头等进行调试到合适的效果即可。

目前随着数字监控的发展，小型商场、超市、网吧等地都开始使用数字监控了。这些地方的监控点位较少，一般几个点到十几个点就够用了，安装一套小型的数字监控系统需要哪些装备呢?

一、网络摄像机+摄像机支架

网络摄像机又称IPC，IP Camera，是视频图像采集的主要设备，网络摄像机对比模拟摄像机的最大优势就是高清晰度，网络摄像机的分辨率较高，可以达到高清效果，网络摄像机的分辨率有130万像素，200万像素，300万像素等。现在人脸识别摄像机很红火，有时候可以推荐给客户，利润高点。

二、网络高清硬盘录像机

网络高清硬盘录像机的主要目的是实现对前端网络摄像机的集中管理，设备搜索，图像预览，集中录像，录像回放等功能，采用嵌入式Linux系统。因此为了保证录像存储时间，网络高清硬盘录像机一般支持多盘位。

三、监控硬盘

监控硬盘的主要目的是用来存储视频录像的，安装在网络高清硬盘录像机内。由于网络摄像机分辨率较高，占用码流较大，单位时间内的存储容量也要远远大于模拟监控，因此对硬盘容量要求较高。同时由于视频要24小时不间断录像，因此对硬盘的质量要求也很高，所以建议在数字网络监控中要选择大容量的监控级硬盘。现在的硬盘规格一般为4T、6T、10T等。

安防监控系统应该要考虑如何组网和配套设备

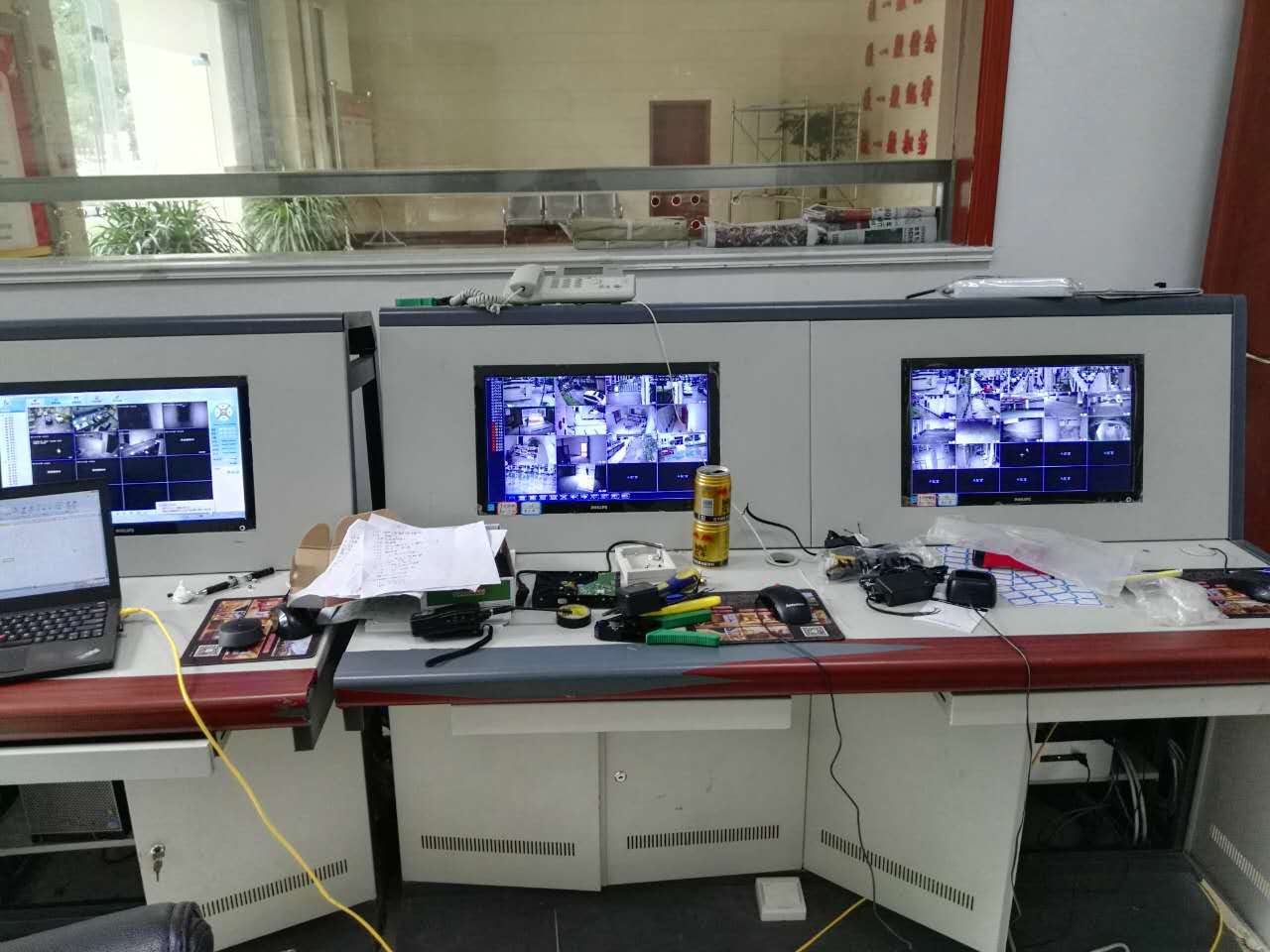

四、显示器

显示器主要用来显示网络高清硬盘录像机上的视频图像，通过VGA或HDMI接口与网络高清硬盘录像机相连。

五、电脑

在不使用网络高清硬盘录像机的情况下，也可采用电脑+网络摄像机厂家的数字网络监控软件来实现网络摄像机的集中管理，像海康高清监控系统(JNVR)，可实现设备搜索，图像预览，集中预览，录像回放，集中管理等功能。

六、电源线+ 监控电源

电源线主要用来传输220V交流电的，到网络摄像机端再接DC 12V或者AC24V监控电源，为摄像机供电。

七、超五类或者六类非屏蔽双绞线

在数字网络监控系统中，使用超五类或者六类非屏蔽双绞线进行视频信号的传输，双绞线最远传输距离建议不超过100米，同时为了保证视频信号的传输效果，建议选择国标纯铜线缆。

八、交换机

交换机的主要目的是实现电信号转发的网络设备，前端摄像机及网络高清硬盘录像机均连接在一台交换机上。对于10个点以内的小型监控工程，采用一台8口或16口的普通百兆交换机即可，如果超过10个点，建议选择带千兆口的交换机。一般采用POE交换机供电。

九、水晶头

水晶头是网络连接中十分重要的接口设备，双绞线两头通过水晶头与前端网络摄像机和后端交换机连接在一起，水晶头的做法分568A和568B两种标准，目前多采用568B标准。

与传统的模拟监控相比，数字网络监控用双绞线取代了同轴电缆实现视频信号的传输，同时增加了交换机的选择。一套数字网络监控系统的效果好坏，很大程度上取决于交换机的选择，因此建议在数字网络监控系统实施过程中，尽量选择质量好的知名品牌交换机。
